Kapsül to'ldirish mashinasining tuzilishi va printsipi
Kapsül to'ldirish mashinasining to'ldirish tezligi tezroq va kapsulani to'ldirish mashinasining o'lchamdagi farqi kichikdir. Bundan tashqari, kapsulani to'ldirish mashinasi juda ko'p afzalliklarga ega, masalan, tez tartibga solish tezligi, yuqori samaradorlik, oddiy ishlash, qulay parvarish, kam quvvat sarfi va boshqalar. Bu farmatsevtika fabrikasi, sog'liqni saqlash mahsulotlari fabrikasi, kasalxonaga tayyorgarlik xonasi uchun birinchi tanlov kapsül to'ldirish mashinasi
Avtomatik kapsulani to'ldirish mashinasining tuzilishi
Avtomatik kapsulani to'ldirish mashinasi bo'sh kapsulani oziqlantirish moslamasi, kapsulani tarqatish moslamasi, changni tushirish moslamasi, o'lchash diskining mexanizmi, kapsulani to'ldirish sızdırmazlık mexanizmi, qutidagi asosiy uzatish mexanizmi va elektr nazorat qilish tizimidan iborat.

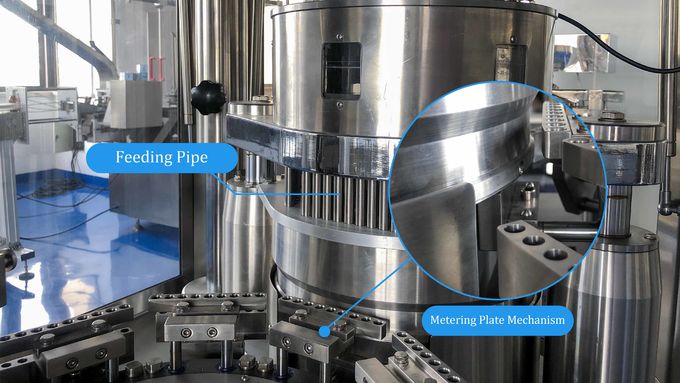

1 Bo'sh kapsula besleme moslamasi: kapsula va o'tkazgich quvuridan iborat bo'lib, asosan bo'sh kapsulani saqlaydi va bo'sh kapsulani vertikal ravishda kapsula bo'linmasiga kiritadi.
2 ta kapsula tarqatish moslamasi: bo'sh kapsulani tarqatish moslamasining ixtiyoriy vilkalariga kiriting, ixtiyoriy vilkalar pastga tushirish harakati bir vaqtning o'zida olti kapsulani va tepada plastik qopqoqni yuboradi. Shu bilan birga, vakuumni ajratish tizimi kapsulani modulga soladi va tananing qopqog'ini ajratadi.

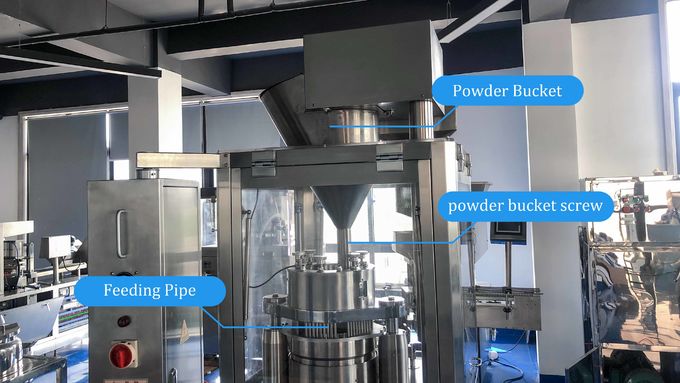

3 ta chang tushirish moslamasi: u chang chelakdan, chang chelak vintidan, oziqlantiruvchi trubadan va boshqalardan iborat. Vida va tirnash xususiyati ta'sirida saqlanadigan kukun o'lchash plitasida nazorat qilinadi.
4 o'lchash plitalari mexanizmi: kapsulaning xususiyatlariga va o'lchash plastinkasining o'ziga xos xususiyatlariga muvofiq. Kukun besh marta intervalgacha aylanadigan o'lchash plitasiga siqilgan ustunlar bilan to'ldiriladi va pastki modulning kapsulasiga quyiladi.
5 Kapsulani to'ldirish uchun muhrlash mexanizmi: kapsula tanasi kapsulaga quyilganda, jel qopqog'ining yuqori va pastki modullari va pastki kapsula tanasi kapsula tanasini mahkamlash uchun itariladi.
Qutidagi 6 ta asosiy uzatish mexanizmi: qutidagi vosita, Ferguson qutisining oraliq mexanizmi, tishli juftlik, sekinlashuv, kam juftlik va zanjirni uzatish mexanizmi bajarishni tugatish uchun bir vaqtning o'zida, chastota chastotani boshqarish funktsiyasiga erishish uchun konversiya vositasi.

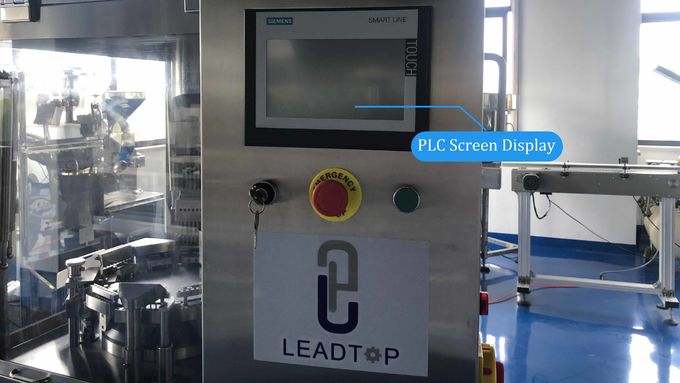

7 ta elektr nazorat qilish tizimi: har bir kapsulani to'ldirishning texnologik elementlarini namoyish qilish uchun PLC boshqaruv tizimi.
Avtomatik kapsulani to'ldirish mashinasi ishlash printsipi
Avtomatik kapsulani to'ldirish mashinasining asosiy ish printsipi shundaki, mashina ishlayotganda, kapsula ulagichidagi kapsulalar etkazib berish vilkasini vertikal ravishda birma-bir kiritadilar. Vilkalar tushirilganda, bir vaqtning o'zida oltita kapsula etkazib beriladi va tepa qopqoq bilan qoplanadi. Birinchi operatsiyada vakuumni ajratish tizimi kapsulani modulga kiritadi va korpus qopqog'ini ajratadi. Aylanadigan plastinka ikkinchi ishga bir maromda aylantirilganda, yuqori metr tez ko'tariladi va ichkariga qarab harakatlanadi, siqilgan dori ustuni beshinchi ishchi plomba ustidagi pastki modulning kapsulasiga quyiladi va ajratilmagan kapsula sakkizinchi ishdan chiqariladi. . Yuqori va pastki modullar o'ninchi ishda birlashtiriladi va pastki kapsula tanasi yuqoriga itariladi, shunda u mahkamlanadi va kapsulaning tayyor mahsuloti chiqarilib, o'n bitta ish joyida yig'iladi. O'n ikkinchi stantsiyada changyutgichni tozalash moduli keyingi tsiklga kiradi. Chang ustuni intervalgacha aylanadigan o'lchash plitasiga besh marta to'ldirish va siqish orqali hosil bo'ladi.
